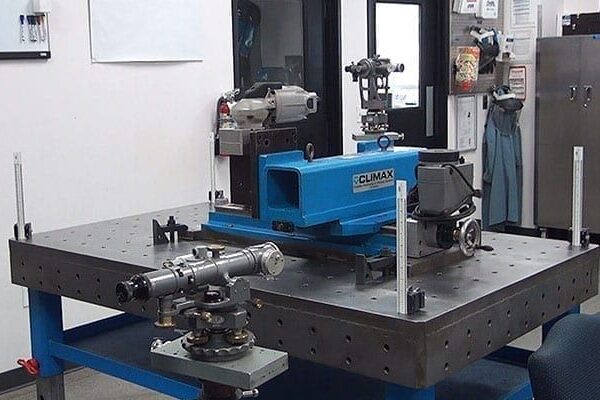

| Станок PM4200 оснащен силовым блоком продольной подачи с механизмом ручного управления поперечным ходом. Станок крепится к заготовке или опорной конструкции. Выберите вариант длины хода по оси Х: 508,0, 1244,6 или 1981,2 мм. |
508,0, 1244,6 или 1981,2 мм
Макс. ход по оси Y:
203,2 мм со шпинделем Weldon, 304,8 мм со шпинделем HSK
Макс. вертикальный ход:
76,2 мм со шпинделем Weldon, 101,6 мм со шпинделем HSK
Размер шпинделя:
19,1 мм Weldon, 40A (HSK)
Варианты питания:
электро-, пневмопривод или гидросиловая установка
Прецизионные остроугольные направляющие и регулируемые зажимы обеспечивают плавный и точный ход.
Все шестерни и приводы снабжены неразборной системой смазки и не требуют регулярного смазывания, что позволяет использовать их в любом положении.
Мощность
Мощность на шпиндель может подаваться от гидро-, пневмо- или электродвигателя.
Подача может осуществляться вручную, от электро- или пневмодвигателя.
По дополнительному заказу поставляется шпиндель HSK.
Универсальность
Фрезерная головка поставляется в двух разных вариантах исполнения: со шпинделем Weldon 3⁄4 дюйма с хвостовиком и с гибким шпинделем HSK 40А.
Подача может осуществляться в ручном режиме (для точной регулировки) или автоматически от электродвигателя 120 или 230 В.
Электрический вариант подачи позволяет плавно регулировать скорость от 0 до 20 IPM (импульсов в минуту) и осуществлять быструю подачу нажатием кнопок.
Направление движения (вперед, нейтраль и назад) контролируется простым рычагом переключения.
Жесткость и надежность
Компактная, но жесткая конструкция позволяет выполнять работы даже в труднодоступных местах с малым зазором.
Гибкость
Поперечный подвижной узел позволяет устанавливать фрезерный шпиндель на любой стороне платформы.
Удлиненные салазки можно использовать вместе с более мощным и универсальным шпинделем HSK.
Поставляемая по дополнительному заказу поворотная плита фрезерной головки HSK позволяет поворачивать шпиндель на 360°.
Для придания платформе дополнительной жесткости и расширения возможностей установки станка можно использовать поставляемые по доп. заказу переходные плиты.
Быстрая и простая наладка
3-х осевые портативные станки для фрезерования PM4200 обеспечивают точность и универсальность, необходимые для выполнения разных задач.
Они предназначены для установки на заготовку или готовую опорную конструкцию возле заготовки.
Платформы поставляются с ходом 508, 1244,6 и 1981,2 мм.
Возможные сферы применения:
Модель PM4200 зачастую используется для механообработки больших и громоздких деталей.
Многие клиенты используют станки PM4200 при ремонте сваркой и механообработкой изношенных деталей на производстве (например в цехах вырубочных прессов).
Длинные пазы для установки двигателей отличаются простотой обработки, часто не требуя демонтажа, поскольку станок можно устанавливаться прямо на деталь.
Эта модель упрощает механообработку узлов двигателей и оснований насосов, в частности в зонах с ограниченным доступом.
