| Данный мощный станок можно устанавливать в конфигурации фрезерования, обработки одним резцом и шлифовки, и использовать для обработки больших фланцев диаметром от 1866,9 до 5054,6 мм, благодаря центральному зазору на станке, позволяющему установку на поворотные цапфы диаметром 609,6 мм. Чрезвычайно высокая жесткость, универсальность и мощность этого станка позволяет быстро и эффективно выполнять даже самые сложные задачи механообработки больших фланцев. Для обработки меньших диаметров можно выбрать модель FF7200 или FF8200. |
2004,1 – 4500,9 мм
Диаметры фрезерования:
1866,9 – 5054,6 мм
Мин. диаметр качания токарного рычага:
3444,2 мм
Макс. диаметр качания токарного рычага:
5003,8 мм
Чрезвычайно высокая жесткость конструкции гарантирует неизменную эффективность и высокое качество механообработки.
Предварительно нагруженные прецизионные подшипники большого диаметра и линейные направляющие обеспечивают максимальную жесткость платформы механообработки.
Радиальный и осевой ход использует прецизионные шаровые винты.
Фрезерные головки с конусным шпинделем #50 позволяют легко и просто фрезеровать торцы диаметром до 254,0 мм.
Регулируемый противовес обеспечивает точный баланс при вертикальной работе.
Центральный зазор станка позволяет устанавливать его на поворотные цапфы диаметром 609,6 мм.
Гибкость и универсальность
Возможность установки в конфигурации фрезерования или обработки одним резцом.

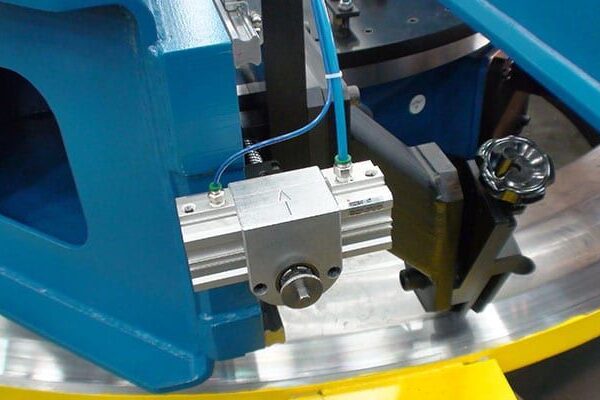

Поставляемая по доп. заказу функция обработки одним резцом позволяет обрезать фаски, прорезать пазы в уплотнительных кольцах и получать «фонографические» поверхности.
Для тонкой полировки поверхностей уплотнения также поставляется пневматическая шлифовальная машина.
Мы предлагаем гидро- или сервопривод с подвесным сенсорным пультом управления и угловым управлением.
Шпиндель также можно использовать для сверления. Он имеет ход 203,2 мм.
Станок можно устанавливать в различных конфигурациях — с внутренним, внешним или торцевым креплением.
Поставляемая по доп. заказу поворотная плита позволяет вращать фрезерную головку на 360°.
Плавная регулировка рычага позволяет использовать данный станок на участках с ограниченным качанием.
Быстрая наладка и простая эксплуатация
Жесткая трубчатая зажимная система патрона с регулируемой опорой позволяет просто и быстро выравнивать станок после установки на фланец.
Модульная конструкция позволяет снять многие компоненты станка для упрощения установки и хранения.
Сервоуправление, реализованное через подвесной сенсорный пульт управления, позволяет регулировать скорость в широком диапазоне значений — от быстрой подачи при наладке до малых скоростей при прецизионной механообработке.
Контроль точности подведения и размещения резца осуществляется угловой сервосистемой.
Возможные сферы применения:
Тяжелое строительство и горнодобывающая отрасль.
Моторные отсеки кранов.
Производство ветрогенераторов.
