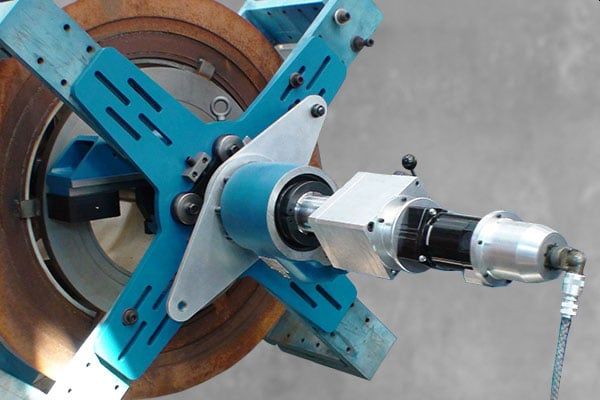

Самая компактная модель в нашей линейке переносных линейных расточных станков с подвижной головкой. Сочетает в себе мощность и гибкость для выполнения множества задач и обработки отверстий разного диаметра. |
Диаметр штанги:
88,9 мм
Диаметр расточки:
223,5 – 1036,3 мм
Макс. ход:
длина штанги
Крутящий момент на штанге:
637,2 – 2467,6 Нм
Варианты питания:
гидросиловая установка
88,9 мм
Диаметр расточки:
223,5 – 1036,3 мм
Макс. ход:
длина штанги
Крутящий момент на штанге:
637,2 – 2467,6 Нм
Варианты питания:
гидросиловая установка
Мощность и компактность
Обладая мощностью стационарного станка, позволяет выполнять сложнейшие операции механообработки на месте в рекордные сроки.
Благодаря гидравлическому двигателю 185,3 см3, станок подает на штангу крутящий момент 1945,6 Нм со скоростью 33 об/мин.
Компактность и модульная конструкция компонентов обеспечивают быструю и простую наладку для максимизации эффективности и минимизации простоев.
Универсальность и гибкость
Огромный диапазон обрабатываемых отверстий диаметром от 223,5 до 1036,3 мм и торцов от 190,5 до 1069,3 мм с помощью разных приспособлений для подрезки торцов.
Устанавливаемые на внутренний диаметр и торцевые опорные подшипники реализованы в виде сферических подшипников качения с зажимным конусом и обеспечивают быструю наладку и снятие штанги и допускают перекос подшипников до 1,5 градусов при наладке.
Торцевые опорные подшипники допускают точную регулировку с допуском+/- 15,9 мм для центрирования борштанги.
Поставляемые по доп. заказу штанги для расточки/торцевой обработки двойного действия расширяют диапазон торцевой обработки и позволяют выполнять расточку и подрезку торцов без необходимости замены оборудования. Прямоугольные шпоночные пазы полной длины на штангах для расточки/торцевой обработки обеспечивают быструю установку на любом участке таких штанг. Возможно закрепление на оправке для установки инструмента прессуемым зажимом для обеспечения максимальной стабильности инструмента.
Оправка для установки инструмента может зажиматься на борштанге для подрезки торцов. При выполнении операций расточки оправку можно регулировать, чтобы убрать зазор между оправкой и борштангой. Такая гибкость также обеспечивает максимальную жесткость при выполнении любой операции.
Для расширения диапазона торцевой обработки и увеличения длины непрерывного хода можно установить новые штанги для расточки/торцевой обработки. Быстрая и простая наладка при расточке и подрезке торцов.
Разъемная оправка для установки инструмента упрощает установку на борштангу. Станок может комплектоваться расточной головкой, головкой для подрезки торцов с ручным управлением или новой штангой для расточки/торцевой обработки.
В конфигурации с передней или задней расточной головкой одновременно можно использовать 2 расточные головки.
Благодаря высокой универсальности в блок держателя резца можно устанавливать стандартные инструменты с номинальным размером квадратного хвостовика 19,1 мм.
Держатель инструмента на штанге для расточки/торцевой обработки может вращаться для обеспечения максимальной гибкости при наладке станка (включая ряд консольных конфигураций).
Высокое качество конструкции
Уникальная модульная конструкция инструментальной оправки выводит понятие прочности и жесткости на новый уровень, направляя усилия механообработки непосредственно на борштангу через уникально расположенные регулируемые направляемые башмаки.
Надежные хромированные борштанги, с допуском планшетности в пределах 0,0254 на 304,8 мм обеспечивает точность механообработки.
Регулируемая съемная полугайка повышает гибкость оправки для установки инструмента. Простое снятие инструментальной головки позволяет обрабатывать несколько отверстий.
Гайка регулировки бокового зазора позволяет выполнять регулировку на месте для устранения бокового зазора в инструментальной оправке и продления срока эксплуатации станка.
