| Модель BB5000 является самой компактной, универсальной и мощной моделью линейного расточного станка в своем классе. Она отличается простотой наладки и позволяет быстро выполнять сложные операции в пространствах, слишком тесных для других расточных станков. Простая наладка для выполнения сложных задач механообработки. |
57,2 мм
31,8 мм (по доп. заказу)
Диаметр расточки:
38,1 –609,6 мм
Макс. ход:
914,4 мм
Крутящий момент на штанге:
(гидравл.) (565,4 Нм)
Варианты питания
электро-, пневмопривод или гидросиловая установка
Модульная конструкция компонентов упрощает и ускоряет наладку.
Быстрая и простая наладка с помощью высококачественных чугунных регулировочных конусов и узлов сферических подшипников.
Запатентованная система сферических подшипников обеспечивает простую наладку с перекосом подшипников до 5°.
Обычно, опытному оператору требуется не больше 30 минут для наладки.
Мощность
Благодаря возможности создания на прутке крутящего момента до 881 Нм, этот станок обладает намного более высокой мощностью, чем другие переносные расточные станки данного типоразмера.
Специальная конструкция поворотного привода обеспечивает передаточное число 4:1 или 12:1 (по доп. заказу) или червячную передачу для повышения крутящего момента на всех скоростях.
Гибкость и высокое качество конструкции
Конструкция сквозной штанги позволяет устанавливать поворотный привод и устройство подачи в любом месте по длине штанги — даже отдельно.

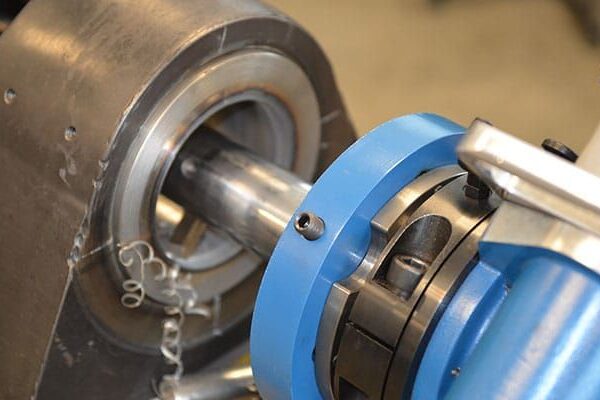

Запатентованные мощные сферические подшипники обеспечивают жесткое закрепление на детали для повышения эффективности механообработки.
Универсальность
Широкие возможности индивидуальной наладки для выполнения разнообразных требований.
Возможность выбрать конфигурацию с электро-, серво-, гидро- или пневмоприводом.
Реверсивный электродвигатель.

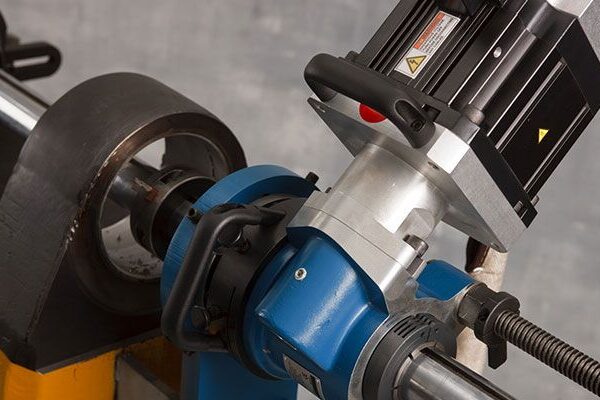

Простая и быстрая замена двигателей — просто отвинтите два болта.
Разная длина штанг на выбор: от 1219,2 до 7315,2 мм.
Прямые штанги и имеют квадратные прорези ½ дюйма или 12 мм для установки инструментов.
Большой выбор принадлежностей позволяет использовать модель BB5000 для прорезания глухих отверстий, линейной расточки, сверления, обработки торцов и ремонта запорной арматуры.
Комплект элементов сопряжения гарантирует закрепление и быстрое выравнивание автоматических наплавочных станков CLIMAX для еще более эффективного выполнения наплавки.
Компактность
Чрезвычайная компактность упрощает использование в загроможденных и тесных рабочих зонах.
Привод и коробка подач могут устанавливаться между подшипниками для использования станка в самых тесных помещениях.
